Description
Các tính năng chính
Kích hoạt & Reset
Báo động được kích hoạt bằng cách nhấn vào bộ phận (tấm dễ vỡ/đàn hồi).
Quá trình reset được thực hiện thủ công bằng cách sử dụng một khóa reset đặc biệt sau khi tình trạng báo động đã được xử lý.
Thiết kế & Khả năng tương thích
Cấu trúc cắm giúp dễ dàng lắp đặt và tháo gỡ. Phù hợp với các hệ thống báo cháy thông thường (không địa chỉ). Tuân thủ tiêu chuẩn UL38 cho nút báo cháy thủ công.
Đèn báo
Đèn LED màu đỏ sáng lên sau khi kích hoạt để cho biết thiết bị đã được nhấn.
Thông số kỹ thuật

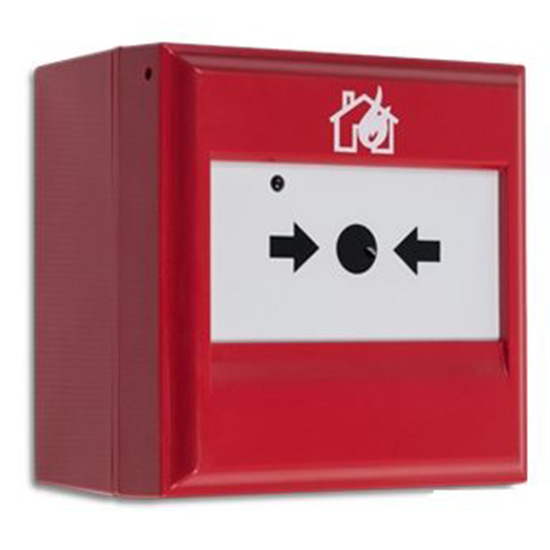

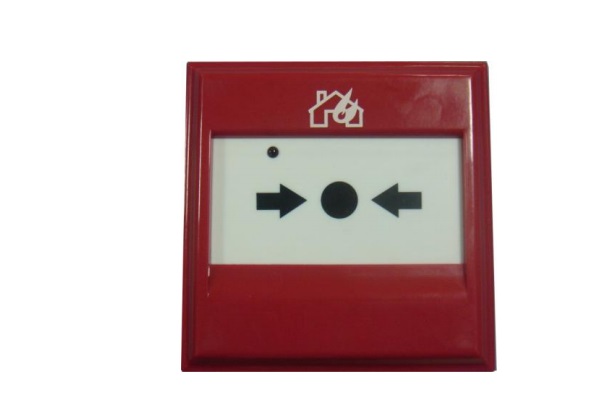

Tên model: DC-9204 / DC-9204E (Nút báo cháy thủ công)
Điện áp hoạt : 24 VDC (12–28 VDC)
Dòng điện chờ 0 : Dòng điện báo động ≤ 30 mA (điện trở tương đương 470 Ω, 1/2 W)
Đèn : LED đỏ (sáng sau khi báo động)
Bộ phận khởi : Có thể tái sử dụng
Chế độ khởi động: Nhấn vào phần tử dễ vỡ bằng tay
Chế độ reset: Reset lại thủ công bằng phím đặc biệt
Kết nối: Kết nối hai dây
Cấp bảo vệ: IP43 (chống bụi/nước bắn)
Nhiệt độ hoạt động: -10 °C đến +50 °C
Độ ẩm tương đối: ≤ 95 %, không ngưng tụ
Chất liệu: Nhựa ABS, vỏ màu đỏ
Kích thước: ~87.1 × 87.1 × 58.5 mm (có hộp đế)
Lắp đặt: Gắn vào hộp đế với khoảng cách lỗ 60 mm Trọng lượng ~160 g (có hộp đế)
Phương thức hoạt động
Nút báo cháy thủ công sẽ ở trạng thái chờ cho đến khi có người nhấn nút kích hoạt, báo hiệu tình huống khẩn cấp.
Khi được nhấn, nó sẽ gửi tín hiệu báo động đến bảng điều khiển báo cháy, kích hoạt cảnh báo âm thanh/hình ảnh ngay lập tức thông qua các đầu ra của bảng điều khiển (còi, đèn nháy, v.v.).
Sau khi được kích hoạt, thiết bị phải được đặt lại bằng một chìa khóa đặc biệt để khôi phục lại trạng thái hoạt động cho lần sử dụng tiếp theo.
Lưu ý khi lắp đặt
Được thiết kế để lắp đặt nổi hoặc bán âm tường.
Sử dụng trong các khu vực trong nhà như sảnh, hành lang, cầu thang và không gian công cộng.
Tương thích với hầu hết các hệ thống báo cháy thông thường chấp nhận đầu vào nút báo cháy thủ công tiêu chuẩn.
