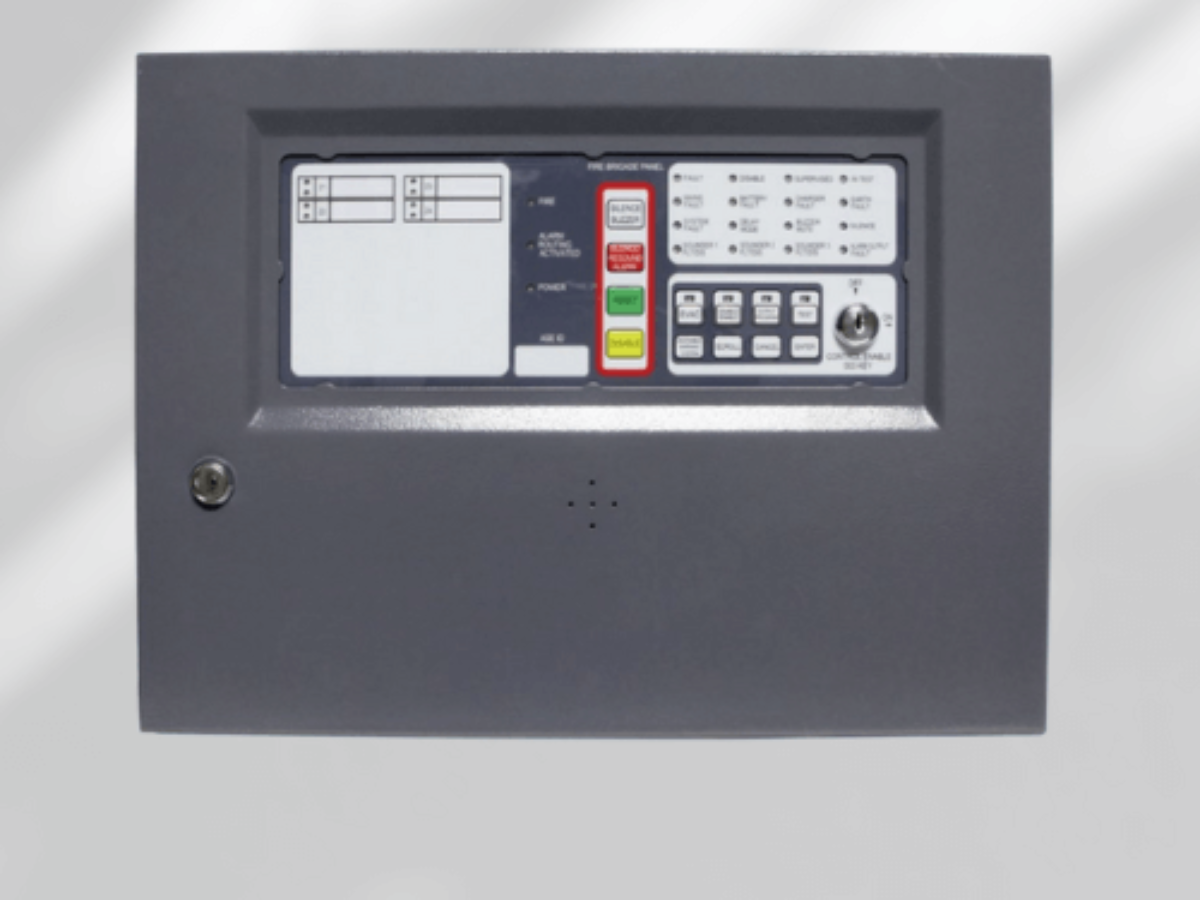

Tủ điều khiển báo cháy thông thường, thương hiệu GST (2–16 vùng)
Các tủ này được thiết kế cho hệ thống báo cháy thông thường (không địa chỉ hóa), trong đó các đầu báo và nút báo cháy thủ công được nhóm lại thành các vùng thay vì được địa chỉ hóa riêng lẻ:
Các mẫu phổ biến:
GST-102A — 2 vùng
GST-104A — 4 vùng
GST-108A — 8 vùng
GST-116A — 16 vùng
Thông số kỹ thuật và tính năng chính (điển hình trên dòng GST-1xxA):
✔ Điện áp hoạt động: 220/230 VAC ±15%, 50/60 Hz.
✔ Tiêu chuẩn tương thích: EN54-2 & EN54-4; BS5839, Phần 4.
✔ Dung lượng vùng: ví dụ: 2, 4, 8, 16 vùng tùy thuộc vào từng mẫu.
✔ Mỗi vùng có thể hỗ trợ tối đa ~32 thiết bị (đầu báo + điểm điều khiển thủ công).
✔ Đầu ra: đầu ra báo cháy (~24 VDC), đầu ra báo lỗi và nguồn phụ.
✔ Tùy chọn đầu cuối đường dây: Đầu cuối đường dây thụ động (EOLR) hoặc đầu cuối đường dây chủ động (AEOL).
✔ Hiển thị trực quan: Đèn LED báo trạng thái cho mỗi vùng (báo động/lỗi) trên mặt trước bảng điều khiển.
✔ Pin dự phòng: Có chỗ để lắp pin axit chì kín (ví dụ: 7 Ah).
✔ Kích thước & vỏ: Vỏ kim loại phủ sơn để lắp đặt trên tường trong nhà.
Ví dụ:
GST-102A – 2 vùng cho các công trình nhỏ (văn phòng, cửa hàng).
GST-108A – 8 vùng cho các công trình cỡ trung bình (tòa nhà nhiều tầng).
GST-116A – 16 vùng cho các tòa nhà hoặc cơ sở lớn hơn.
Bảng điều khiển trung tâm báo cháy địa chỉ GST
Các bảng điều khiển này cho phép gán địa chỉ riêng cho từng thiết bị (ví dụ: đầu báo khói, nút báo cháy), cung cấp dữ liệu vị trí chính xác và khả năng điều khiển hệ thống nâng cao:
Bộ điều khiển vòng lặp địa chỉ
✔ GST200N / GST200N-1: Bảng điều khiển địa chỉ một hoặc hai vòng lặp với màn hình LCD và hỗ trợ hơn 230 thiết bị thông minh trên mỗi vòng lặp.
✔ GST5000 / GST5000W: Hệ thống địa chỉ lớn hơn hỗ trợ nhiều vòng lặp (lên đến 10 vòng lặp trở lên) cho các cơ sở lớn như khu phức hợp, trường học và khu công nghiệp.
✔ GST-IFP8: Một dòng bảng điều khiển địa chỉ tiên tiến khác với 8 vòng lặp, vùng lập trình được và nhiều đầu ra cho mạch định tuyến báo cháy và mạch còi báo động.
Điểm nổi bật của bảng điều khiển địa chỉ:
Dung lượng vòng lặp thường là 235+ thiết bị trên mỗi vòng lặp.
Màn hình đồ họa hoặc LCD hiển thị thông tin vùng, địa chỉ và báo động.
Lập trình trên PC và các tùy chọn kết nối mạng cho việc tích hợp hệ thống quy mô lớn.
Hỗ trợ bảng điều khiển bộ lặp qua RS-485.
Chức năng điển hình của bảng điều khiển báo cháy GST
Cho dù là loại thông thường hay địa chỉ, hầu hết các bảng điều khiển GST đều bao gồm:
✔ Giám sát các đầu báo và điểm gọi báo cháy thủ công.
✔ Đầu ra báo động, lỗi và giám sát để kích hoạt còi/đèn nháy và các hệ thống bên ngoài.
✔ Quản lý nguồn dự phòng pin cho các trường hợp mất điện.
✔ Giám sát cuối đường dây để phát hiện lỗi dây dẫn.
✔ Chế độ hoạt động vùng và chế độ kiểm tra/vô hiệu hóa có thể lập trình.
Ứng dụng
Bảng điều khiển thông thường GST lý tưởng cho các tòa nhà nhỏ đến trung bình (văn phòng, cửa hàng bán lẻ, nhà ở).
Bảng điều khiển địa chỉ phù hợp cho các cơ sở lớn, khuôn viên trường học, khu công nghiệp nơi cần thông tin thiết bị chính xác.
